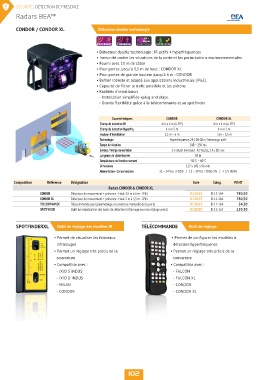

Page 102 - Catalogue-ETME-2021-SD

SÉCURITÉS DÉTECTION DE PRÉSENCE
Radars BEA™
Radars BEA™

CONDOR / CONDOR XL Détecteur double technologie

IR +
Hyper
MOUVEMENT PRÉSENCE Double Techno FILTRE PIÉTON

• Détecteur double technologie : IR actifs + hyperfréquences
• Immunité contre les vibrations de la porte et les perturbations environnementales.
• ourni avec 10 m de câble
• Pour portes jusqu'à 3,5 m de haut : CONDOR L
• Pour portes de grande hauteur jusqu'à 6 m : CONDOR
• oîtier robuste et adapté aux applications industrielles (IP65).
• Capacité de filtrer le trafic parallèle et les piétons
• Facilités d'installation
- Installation simplifiée plug and play .
- Grande flexibilité grâce à la télécommande et au spotfinder.

Caractéristiques CONDOR CONDOR XL
amp de détection IR 4 m x 4 m (à 30°) 4 m x 4 m (à 30°)
amp de détection per r 4 m x 5 m 4 m x 2 m
Hauteur d'installation 3,5 m ~ 6 m 2 m ~ 3,5 m
ec nolo ie Hyperfréquence 24,150 GHz / Infrarouge actif
Temps de réaction 100 ~ 250 ms
orties emps de maintien 2 x relais inverseur 42 Vca/cc, 1 A / 0,5 sec
on ueur de c ble ournie 10 m
Température de fonctionnement -30°C ~ 60°C
Dimensions 127 x 102 x 96 mm
Alimentation - Consommation 12 ~ 24 Vca +/-10% / 12 ~ 30 Vcc +10%/-5% / < 3,5 W/VA

Composition Référence Désignation Code Categ. PU HT
Radars CONDOR & CONDOR XL
CONDOR Détecteur de mouvement + présence - Haut 3,5 m à 6 m - IP65 012022 D-11-164 780,50
CONDOR XL Détecteur de mouvement + présence - Haut 2 m à 3,5 m - IP65 012023 D-11-164 780,50
TELECOMMANDE Télécommande pour paramétrage et ouverture manuelle de la porte 012031 D-11-164 34,30
SPOTFINDER Outil de visualisation des spots de détection infrarouge pour un réglage précis 012030 D-11-164 159,30

SPOTFINDERXL Outil de réglage des modèles IR TÉLÉCOMMANDE Outil de réglage

• Permet de visualiser les faisceaux • Permet de configurer les modèles à
infrarouges détection hyperfréquence
• Permet un réglage très précis de la • Permet un réglage très précis de la
couverture couverture
• Compatible avec : • Compatible avec :
- I IO S INDUS - ALCON
- I IO D INDUS - ALCON L
- MILAN - CONDOR
- CONDOR - CONDOR L

102
