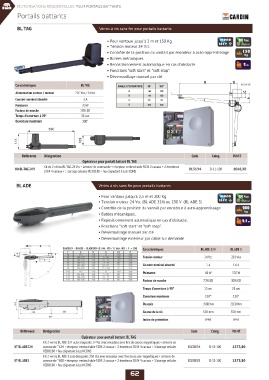

Page 62 - Catalogue-ETME-2021-SD

MOTORISATIONS RÉSIDENTIELLES POUR PORTAILS BATTANTS
Portails battants
Portails battants

BL TAG Vérins à vis sans fn pour portails battants

• Pour vantaux jusqu'à 2 m et 150 Kg 24 Vcc
• Tension moteur 24 Vcc Moteur
• Contrôle de la position du vantail par encodeur à auto-apprentissage 150
kg
• Butées mécaniques.
• Repositionnement automatique en cas d'obstacle. 2 m
• Fonctions “soft start” et “soft stop”.
• Déverrouillage manuel par clé

Caractéristiques BL TAG ANGLE D'OUVERTURE 90° 100°
Alimentation secteur / moteur 230 Vca / 24 Vcc A 145 150
B 110 120
Courant nominal absorbé 3 A C 75 75
Puissance 70 W D 870 870
Facteur de marche 70% ED
Temps d'ouverture à 90° 18 sec
Ouverture maximum 100°

640

173 109

Référence Désignation Code Categ. PU HT
Opérateur pour portail battant BL TAG
Kit de 2 vérins BL-TAG 24 Vcc + armoire de commande + récepteur embrochable S504 2 canaux + 2 émetteurs
Kit BL-TAG 24 V 013194 D-11-100 1068,90
S504 4 canaux + 1 barrage cellules VEDO180 + feu clignotant à Led ICONS

BL ADE Vérins à vis sans fn pour portails battants

• Pour vantaux jusqu'à 2,5 m et 200 Kg 24 Vcc
• Tension moteur 24 Vcc (BL ADE 324) ou 230 V (BL ADE 3) Moteur
• Contrôle de la position du vantail par encodeur à auto-apprentissage 200
kg
• Butées mécaniques.
• Repositionnement automatique en cas d'obstacle. 2,5 m
• Fonctions “soft start” et “soft stop”.
• Déverrouillage manuel par clé
• Déverrouillage extérieur par câble sur demande

BLADE324 - BLADE3 - BLADE3REV (E min. 455 / E max. 805 / F = 350) Caractéristiques BL ADE 324 BL ADE 3
α° A B C C2 D
90 170 170 0 170 640
2 Tension moteur
90 120-170 170 0 - 50 120 640 24 Vcc 230 Vca
90 150-170 170 51 - 70 100 640
90 150-170 170 71 - 90 80 640
90 165-185 150 91-110 75 660 Courant nominal absorbé 2 A 1,6 A
90 185-205 135 111-130 75 675
α 100 170 170 0 170 640 Puissance 60 W 370 W
110 90-140 150 0 - 50 90 660
110 130-150 150 51 - 70 80 660
110 135-155 150 71 - 90 65 660 Facteur de marche 70% ED 30% ED
Temps d'ouverture à 90° 15 sec 20 sec
Ouverture maximum 110° 110°
149 Poussée 1900 Nm 2200 Nm

458 350 Course de la vis 350 mm 350 mm
887
Indice de protection IP44 IP44

Référence Désignation Code Categ. PU HT
Opérateur pour portail battant BL TAG
Kit 2 verins BL ADE 324 auto bloquants 24 Vcc avec encodeur avec fns de course magnétiques + armoire de
KT-BL ADE324 commande T624 + récepteur embrochable S504 2 canaux + 2 émetteurs S504 4 canaux + 1 barrage cellules 013854 D-11-100 1373,80
VEDO180 + feu clignotant à Led ICONS
Kit 2 verins BL ADE 3 auto bloquants 230 Vca avec encodeur avec fns de course magnétiques + armoire de
KT-BL ADE3 commande T600 + récepteur embrochable S504 2 canaux + 2 émetteurs S504 4 canaux + 1 barrage cellules 013855 D-11-100 1373,80
VEDO180 + feu clignotant à Led ICONS
