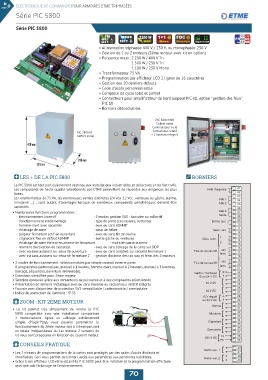

ÉLECTRONIQUE DE COMMANDE POUR ARMOIRES ETME TRIPHASÉES
Série PIC 5800
Série PIC 5800

Série PIC 5800

2200 W 1+1 FDC Made In
400 V FRANCE
230 V maxi Moteur Mécanique Supervision by ETME
• Alimentation triphasée 400 V / 230 V, ou monophasée 230 V
• Gestion de 1 ou 2 moteurs (2ème moteur avec kit en option)
• Puissance maxi : 2 200 / 400 V Tri
1 500 / 230 V Tri
1 100 / 230 V Mono
• Transformateur 75 VA
• Programmation par afficheur LCD 2 lignes de 16 caractères
• Gestion des 10 derniers défauts
• Code d’accès personnalisable
• Compteur de cycle total et partiel
• Connecteurs pour amplificateur de bord palpeur PIC 01, option "gestion des feux"
PIC 10
• Borniers débrochables

PIC 5800 MSR
Coffret métal
Commutateur à clé
Sectionneur rotatif
PIC 5800 M + 2 boutons intégrée
Coffret métal
400 mm

200 mm
300 mm

LES + DE LA PIC 5800 BORNIERS

La PIC 5800 est tout particulièrement destinée aux installations industrielles et collectives à très fort trafc.
Les composants de haute qualité sélectionnés par ETME permettent de répondre aux exigences les plus
fortes.
Le transformateur de 75 VA, les nombreuses sorties distinctes (24 Vca ,12 Vcc , ventouse ou gâche, alarme,
minuterie ...) , sont autant d'avantages lorsque de nombreux composants périphériques doivent être

raccordés.
• Nombreuses fonctions programmables :
- fonctionnement intensif - 2 modes gestion SAS : bancaire ou collectif 8
- fonctionnement mode horloge - type de porte (coulissante, battante) x
- homme-mort avec sécurités - avec ou sans ADMAP
- éclairage de zone - coup de bélier
- palpeur fermeture actif en ouverture - avec ou sans fn de course

- clignotant fxe en défaut ADMAP - sortie gâche ou ventouse
- éclairage de zone éteinte en attente de fermeture - maintien porte ouverte
- moment d’activation de l’autotest - avec ou sans blocage de la carte sur DDP
- avec ou sans autotest sur sécurité ouverture - avec ou sans autotest sur sécurité fermeture 1
- avec ou sans autotest sur sécurité fermeture 2 - gestion distincte des tps ouv. et ferm. des 2 moteurs 8

• 2 modes de fonctionnement sélectionnables par simple contact externe parmi
8 programmes (automatique, manuel à 1 bouton, homme-mort, manuel à 2 boutons, manuel à 3 boutons,
blocage, séquentiel, ouverture mémorisée).
• Extension simplifée pour 2ème moteur

• Solution eprouvée grâce aux contacteurs de puissance et à des composants sélectionnés
• Présentation en armoire métallique avec ou sans boutons ou sectionneur rotatif intégrés
• ournie avec disjoncteur de protection GV2 verrouillable / cadenassable / omnipolaire
• Indice de protection de l'armoire : IP 55
8
ZOOM : KIT 2ÈME MOTEUR

• Le kit permet très simplement de rendre la PIC
5800 compatible avec une installation comportant
2 motorisations. Après un câblage extrêmement
simple (Plug'n'Play), vous pourrez paramétrer le

fonctionnement du 2ème moteur soit à l'identique, soit
en totale indépendance du 1er moteur. 2 versions de
kit vous sont proposées en fonction du courant moteur. 8

CONSEILS PRATIQUE

x
• Les 2 niveaux de programmations de la cartes sont protégés par des codes d'accès distincts et
modifables. Ceci vous permet de limiter l'accès aux paramètres aux personnes habilitées. x 8
• Grâce à son affcheur LCD rétro-éclairé la PIC 5800 peut être installée et la programmation effectuée
quel que soit l'éclairage de l'environnement.
