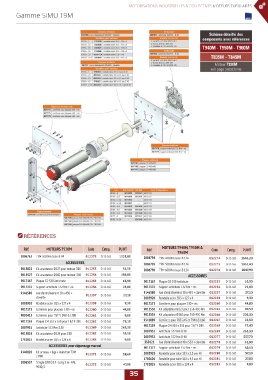

P. 35
MOTORISATIONS INDUSTRIELLES & COLLECTIVES MOTEURS TUBULAIRES
Gamme SIMU T9M
Gamme SIMU T9M
Axe pour embouts Antichute
9146580 axe entrainement 30x450 + clavette 2007931 antichute 332 Nm - D.30 Schéma détaillé des
Rondelles pour embouts Visserie (non fournie) composants avec références
Ø133 x 4 1781025 rondelle acier 30,5 x 124 x 4 2 vis M10 x 30 DIN 933 Zn 8.8
Ø133 x 2.5 2003920 rondelle acier 30,5 x 127 x 4 2 écrous M10 Zn DIN 934
2 rondelles Ø 10.5 Zn DIN 125
Ø159 x 4.5 2003921 rondelle acier 30,5 x 149 x 6 T940M - T950M - T960M
Ø168 x 4.5 9146566 rondelle acier 30,5 x 158 x 6 Antichute
Ø168 x 3.5 4200472A rondelle acier D.30 / 160 2007932 antichute 552 Nm - D.40
Ø193.7 x 5.4 2003924 rondelle acier 30,5 x 181 x 6 Visserie (non fournie) T835M - T845M
2 vis M12 x 40 DIN 933 Zn 8.8
Axe pour embouts 2 écrous M12 Zn DIN 934
550121 axe entrainement 40x530 + clavette 2 rondelles Ø 10.5 Zn DIN 125 Moteur T930M
Rondelles pour embouts voir page précédente
Ø133 x 4 1780600 rondelle tube 133 x 4 axe D.40
Ø133 x 2.5 2003928 rondelle tube 133 x 2.5 axe D.40
Ø159 x 4.5 2003929 rondelle tube 159 x 4.5 axe D.40
Ø168 x 4.5 1780601 rondelle tube 168 x 4.5 axe D.40
Ø193.7 x 5.4 2003930 rondelle tube 193.7 x 5.4 axe D.40
Equerres murales (x2)
9017173 cornières pour plaques 330 + vis
9017174 cornières pour plaques 400 + vis
9017175 cornières pour plaques 450 + vis
Support antichute
9017176 support antichute 332 Nm + vis
TUBE
9017177 support antichute 552 Nm + vis
Plaques antichute
9017167 plaque CO 330x330
9017169 plaque CO 400x400
9017171 plaque CO 450x450
Tube 835-845-940 950-960 Jeux d'adaptations
Ø133 x 4 9013529 9015574 kit D.124
Ø133 x 2.5 9013530 9013537 kit D.127
Ø139,7 x 3,2 9013532 - kit D.133
Ø139,7 x 3,6 9013531 - kit D.131
Ø159 x 4.5 9013533 9013538 kit D.149
Ø168 x 4.5 9013534 9013539 kit D.158
Support moteur Ø168 x 3.5 9013535 9013540 kit D.160
9541089 cornières 835/45 940/50/60 Plaques côté moteur Ø177 x 4 9013536 9013541 kit D.168
9017159 plaque CM 330x330 T8 / T9 D.89
9017162 plaque CM 400x400 T8 / T9 D.89 Ø193.7 x 5.4 - 9013542 kit D.181
9017164 plaque CM 450x450 T8 / T9 D.89
RÉFÉRENCES
Réf. MOTEURS T930M Code Categ. PU HT Réf. MOTEURS T940M, T950M & Code Categ. PU HT
T960M
2006762 T9M 300 Nm base Ø 94 012273 D-11-165 1325,00 2006794 T9M 400 Nm base Ø 124 012274 D-11-165 1645,20
ACCESSOIRES 2006795 T9M 500 Nm base Ø 124 012275 D-11-165 1932,40
9013822 Kit adaptateur Ø127 pour moteur D80 012253 D-11-165 51,50 2006796 T9M 600 Nm base Ø 124 012276 D-11-165 2047,90
9013527 Kit adaptateur Ø160 pour moteur D80 012254 D-11-165 186,00 ACCESSOIRES
9017167 Plaque CO 330 Antichute 012255 D-11-165 63,90 9017167 Plaque CO 330 Antichute 012255 D-11-165 63,90
9017176 Support antichute 332 Nm + vis 012256 D-11-165 25,00 9017176 Support antichute 332 Nm + vis 012256 D-11-165 25,00
9146580 Axe d'entraînement 30 x 450 + 012257 D-11-165 27,10 9146580 Axe d'entraînement 30 x 450 + clavette 012257 D-11-165 27,10
clavette 2003920 Rondelle acier 30,5 x 127 x 4 012258 D-11-165 9,30
2003920 Rondelle acier 30,5 x 127 x 4 012258 D-11-165 9,30 9017173 Cornières pour plaques 330 + vis 012260 D-11-165 44,80
9017173 Cornières pour plaques 330 + vis 012260 D-11-165 44,80 9013530 Kit adaptateur Ø127 pour 350-450 Nm 012265 D-11-165 80,50
9001413 Cornières pour T8/T9 D80 & LT80 012261 D-11-165 9,80 9013535 Kit adaptateur Ø160 pour 350-450 Nm 012266 D-11-165 205,30
9017158 Plaque CM 330 x 330 pour T8/T9 D80 012262 D-11-165 73,10 9541089 Cornières pour T835/45 et T940/50/60 012267 D-11-165 22,50
2007931 Antichute 332 Nm D.30 012269 D-11-165 263,30 9017159 Plaque CM 330 x 330 pour T8/T9 D89 012268 D-11-165 72,40
2007931 Antichute 332 Nm D.30 012269 D-11-165 263,30
9013824 Kit adaptateur Ø124 pour D80 012282 D-11-165 55,50
1781025 Rondelle acier 30,5 x 124 x 4 012283 D-11-165 9,80 2007932 Antichute 552 Nm D 40 012277 D-11-165 557,70
550121
ACCESSOIRES pour dépannage manuel Axe d'entraînement 40 x 530 + clavette 012278 D-11-165 52,90
9017177 Support antichute 552 Nm + vis 012279 D-11-165 60,10
9340020 Kit anneau + tige + manchon T8M 012271 D-11-165 18,60 2003928 Rondelle pour tube 133 x 2,5 axe 40 012280 D-11-165 57,10
/ T9M 1780601 Rondelle pour tube 168 x 4,5 axe 40 012281 D-11-165 27,00
2006537 Tringle CRO D.14 - Long 3 m - RAL 1781025 012283 D-11-165 9,80
9010/1 012272 D-11-165 47,90 Rondelle acier 30,5 x 124 x 4
