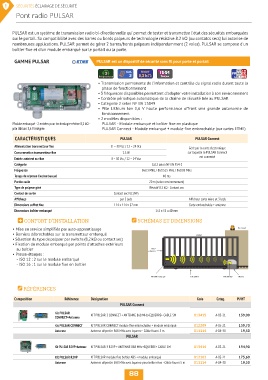

Page 88 - Catalogue-ETME-2021-SD

SÉCURITÉS ÉCLAIRAGE DE SÉCURITÉ
Pont radio PULSAR
Pont radio PULSAR

PULSAR est un système de transmission radio bi-directionnelle qui permet de tester et transmettre l'état des sécurités embarquées
sur le portail. Sa compatibilité avec des barres ou bords palpeurs de technologie résistive 8.2 k (ou contatcs secs) lui autorise de
nombreuses applications. PULSAR permet de gérer 2 barres/bords palpeurs indépendamment (2 voies). PULSAR se compose d'un
boîtier fixe et d'un module embarqué sur le portail ou la porte.

GAMME PULSAR PULSAR est un dispositif de sécurité sans fl pour porte et portail

Made In
3 Cat. Résistif FRANCE
Fréquences 2 8,2 k Vcc/ca by ETME
• Transmission permanente de l'information et contrôle du signal radio durant toute la
phase de fonctionnement
• 3 fréquences disponibles permettent d'adapter votre installation à son environnement
• Contrôle périodique automatique de la chaîne de sécurité liée au PULSAR
• Catégorie 2 selon N EN 13849
• Pile Lithium Ion 3,6 V haute performance offrant une grande autonomie de
fonctionnement
• 2 modèles disponibles :
Module embarqué - 2 entrées pour technologie réstive 8,2 k - PULSAR - Module embarqué et boîtier fixe en plastique
pile lithium 3,6 V intégrée PULSAR Connect - Module embarqué + module fixe embrochable (sur cartes ETME)

CARACTÉRISTIQUES PULSAR PULSAR Connect
limentation transmetteur fxe 8 ~ 30 Vcc / 12 ~ 24 Vca Géré par la carte électronique
onsommation transmetteur fxe 1.5 W sur laquelle le PULSAR Connect
ntrée autotest sur fxe 8 ~ 30 Vcc / 12 ~ 24 Vca est connecté
Catégorie Cat.2 selon NF EN 954-1
Fréquence 868.3 MHz / 869.525 MHz / 869.85 MHz
emps de réponse fxe embar ué 40 ms
Portée radio 20 m (selon environnement)
Type de palpeur géré Résistif 8.2 k - Contact sec
Contact de sortie Contact sec N.C (NF) -
fc a e par 3 leds Affcheur carte mère et 3 leds
Dimensions co ret fxe 114 x 114 x 57 mm Carte embrochable + antenne
Dimensions bo tier embar ué 135 x 55 x 40 mm
CONFORT D'INSTALLATION SCHÉMAS ET DIMENSIONS

• Mise en service simplifiée par auto-apprentissage Feu LunaX
• Borniers débrochables sur le transmetteur embarqué Portail
• Sélection du type de palpeur par s itchs (8,2 k ou contact sec)
• Fixation du module embarqué par points d'attaches extérieurs
au boîtier palpeuse
Barre
• Presse-étoupes :
- ISO 12 : 2 sur le module embarqué
- ISO 16 : 1 sur le module fixe en boîtier

PULSAR embarqué Crémaillère PULSAR fxe Moteur

RÉFÉRENCES

Composition Référence Désignation Code Categ. PU HT
PULSAR Connect
Kit PULSAR
CONNECT+Antenne KIT PULSAR 3 CONNECT + ANTENNE 868 MHz+EQUERRE+ CABLE 5M 013415 A-03-21 159,00

Kit PULSAR CONNECT KIT PULSAR CONNECT module fixe embrochable + module embarqué 012209 A-03-21 139,70
Antenne Antenne déportée 868 MHz avec équerre - Câble fourni 5 m 011114 A-04-30 19,30
PULSAR

Kit PULSAR R2VP+Antenne KIT PULSAR 3 R2VP + ANTENNE 868 MHz+EQUERRE+ CABLE 5M 013416 A-03-21 194,90

Kit PULSAR R2VP KIT PULSAR module fixe boîtier ABS + module embarqué 012102 A-03-21 175,60
Antenne Antenne déportée 868 MHz avec équerre pour boîtier fixe - Câble fourni 5 m 011114 A-04-30 19,30
88
