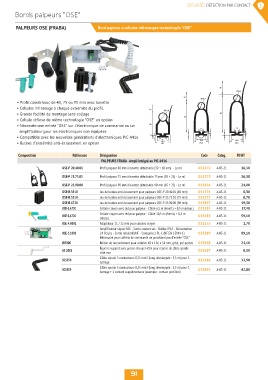

Page 91 - Catalogue-ETME-2021-SD

SÉCURITÉS DÉTECTION PAR CONTACT
Bords palpeurs "OSE"
Bords palpeurs "OSE"

PALPEURS OSE (FRABA) Bord papleur à cellules infrarouges technologiie "OSE"

25
Ø10,9
20
Ø10,9
• Profil caoutchouc de 40, 75 ou 90 mm avec bavette
• Cellules infrarouge à chaque extrémité du profil. 10 Ø10,9
• Grande facilité de montage sans collage 65
55
• Cellule réflexe de même technologie "OSE" en option
• Nécessite une entrée "OSE" sur l'électronique de commande ou un 30
9 10
amplificateur pour les électroniques non équipées
2,5 2,5
• Compatible avec les nouvelles générations d'électroniques PIC 4416 2,5 3 3 15,5 3
9 19,5 18,5
• utées d'extrémité anti-écrasement en option 15,3 25,0 25,0
20
Composition Référence Désignation Code Categ. PU HT
PALPEURS FRABA - Ampli intégré au PIC 4416
OSE-P 20.40.01 Profil palpeur 40 mm à bavette détachable (30 + 10 mm) - Le ml 011272 A-03-21 16,50
OSE-P 25.75.01 Profil palpeur 75 mm à bavette détachable 75 mm (50 + 25) - Le ml 011273 A-03-21 16,30
OSE-P 25.90.00 Profil palpeur 90 mm à bavette détachable 90 mm (65 + 25) - Le ml 013856 A-03-21 24,00
OSE-B.3518 Jeu de butées anti-écrasement pour palpeurs OSE-P 20.40.01 (40 mm) 011276 A-03-21 8,30
OSE-B.5518 Jeu de butées anti-écrasement pour palpeurs OSE-P 25.75.01 (75 mm) 011277 A-03-21 8,70
OSE-B.6728 Jeu de butées anti-écrasement pour palpeurs OSE-P 25.90.00 (90 mm) 013857 A-03-21 19,50
OSE-S.6701 Cellule crayon avec led pour palpeur - Câble 6,5 m (émett.) + 0,5 m (récep.) 013184 A-03-21 57,40
Cellule crayon avec led pour palpeur - Câble 10,5 m (émett.) + 0,5 m
OSE-S.6702 013185 A-03-21 59,10
(récep.)
OSE-A 0002 Adaptateur 11 / 22 mm pour cellules crayon 011275 A-03-21 1,70
Amplificateur signal OSE - Sortie contact sec - Boîtier IP65 - Alimentation
OSE-C.1001 24 Vcc/ca - Sortie relais NO/NF - Catégorie 2 PL-C (NF EN 13849-1) 013189 A-03-21 89,10
Nécessaire pour coffrets de commande ne possédant pas d'entrée "OSE"
JB3000 Boîtier de raccordement pour cellules 40 x 136 x 56 mm, grise, pré-percée 013858 A-03-21 21,10
AC 2001 Équerre support avec presse-étoupe Hélix pour reprise de câble spirale 013187 A-03-21 8,50
côté mur
Câble spirale 3 conducteurs 0,25 mm2 (long développée : 3,5 m) pour 1
SC3350 013186 A-03-21 33,90
barrage
Câble spirale 5 conducteurs 0,25 mm2 (long développée : 3,5 m) pour 1
SC5359 013859 A-03-21 42,80
barrage + 1 contact supplémentaire (exemple : contact portillon)

91
