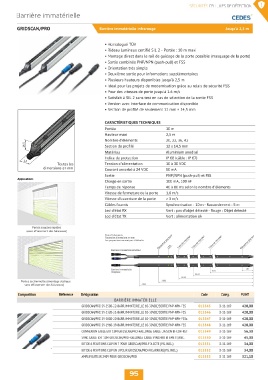

SÉCURITÉS CELLULES DE DÉTECTION
ACCESSOIRES
Barrière immatérielle
Barrière immatérielle

GRIDSCAN/PRO Barrière immatérielle infrarouge Jusqu’à 2,5 m

• Homologué TÜV
• Rideau lumineux certifié SIL 2 - Portée : 10 m maxi
• Montage direct dans le rail de guidage de la porte possible (masquage de la porte)
• Sortie combinée PNP/NPN (push-pull) et SS
• Orientation très simple
• Deuxième sortie pour informations supplémentaires
• Plusieurs hauteurs disponibles jusqu’à 2,5 m
• Idéal pour les projets de modernisation grâce au relais de sécurité SS
• Pour des vitesses de porte jusqu à 1.6 m/s
• Satisfait à SIL 2 sans test en cas de sélection de la sortie SS
• Version avec interface de communication disponible
• Section de profilé de seulement 12 mm 14,5 mm

CARACTÉRISTIQUES TECHNIQUES
Portée 10 m
Hauteur maxi 2,5 m
Nombre d'éléments 20, 22, 36, 42
14.5 Section de profilé 12 x 14,5 mm
Matériau Aluminium anodisé
Indice de protection IP 68 (câble : IP 67)
12
Toutes les Tension d'alimentation 10 à 30 VDC
dimensions en mm Courant ansorbé à 24 VDC 50 mA
Sortie PNP/NPN (push-pull) et FSS
Applications
Charge en sortie 100 mA, 100 nF
Temps de réponse 40 à 80 ms selon le nombre d'éléments
Vitesse de fermeture de la porte 1,6 m/s
Vitesse d'ouverture de la porte > 3 m/s
Câbles fournis Synchronisation : 10 m - Raccordement : 5 m
Led d'état RX Vert : pas d'objet détecté - Rouge : Objet détecté
Led d'état TX Vert : alimentation ok

Portes souples rapides
(avec effacement des faisceaux)
Pour 22 éléments
Toutes les dimensions en mm
Les proportions ne sont pas à l‘échelle Élément le plus haut Trous de montage Trous de montage Trous de montage Élément le plus bas
Barrière immatérielle émetteur LED

Barrière immatérielle 40
récepteur 330
1187
2130
Portes sectionnelles (montage statique 2350
sans effacement des faisceaux) 2420
Composition Référence Désignation Code Categ. PU HT
BARRIÈRE IMMATÉRIELLE
GRIDSCAN/PRO SY-2500-22-BARR. IMMATERIELLE 10-30VDC/SORTIE PNP-NPN-FSS 013545 D-11-169 420,00
GRIDSCAN/PRO SY-2320-21-BARR. IMMATERIELLE 10-30VDC/SORTIE PNP-NPN-FSS 013546 D-11-169 420,00
GRIDSCAN/PRO SY-2000-20-BARR. IMMATERIELLE 10-30VDC/SORTIE PNP-NPN-FSSx 013547 D-11-169 420,00
GRIDSCAN/PRO SY-1960-19-BARR. IMMATERIELLE 10-30VDC/SORTIE PNP-NPN-FSS 013548 D-11-169 420,00
CONNEXION CABLE EXT 10M GRIDSCAN/PRO-RALLONGE CABLE LIAISON BI-COFFRET 013549 D-11-169 56,30
SYNC CABLE EXT 10M GRIDSCAN/PRO-RALLONGE CABLE SYNCHRO BI EMETT./REC. 013550 D-11-169 45,00
KIT DE 6 FIXATIONS CLIP EN T POUR GRIDSCAN/PRO-FIX.COTE (VIS. INCL.) 013551 D-11-169 34,00
KIT DE 6 FIXATIONS CLIP EN U POUR GRIDSCAN/PRO-FIX.ARRIERE(VIS. INCL.) 013552 D-11-169 34,00
AMPLIFICATEUR 240V POUR GRIDSCAN/PRO 013553 D-11-169 321,10
