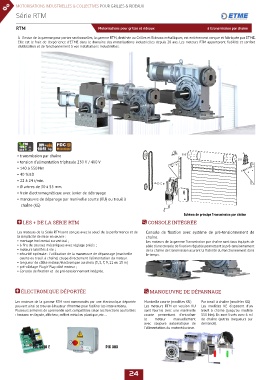

Page 24 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR GRILLES & RIDEAUX
Série RTM
Série RTM

RTM Motorisations pour grilles et rideaux à ttransmission par chaine

À l'instar de la gamme pour portes sectionnelles, la gamme RTM, destinée au Grilles et Rideaux métalliques, est entièrement conçue et fabriquée par ETME.
Elle est le fruit de l'expérience d'ETME dans le domaine des motorisations industrielles depuis 28 ans. Les moteurs RTM apporteront fabilité et confort
d'utilisation et de fonctionnement à vos installations industrielles.

109 FDC
400 V
230 V 2841 kg Mécanique
• transmission par chaîne
• tension d’alimentation triphasée 230 V / 400 V
• 140 à 550 Nm
• 40 % ED
• 22 à 24 t/min.
• Ø arbres de 30 à 55 mm.
• frein électromagnétique avec levier de débrayage
• manœuvre de dépanage par manivelle courte (KU) ou treuil à
chaÎne (KE)

Schéma de principe Transmission par chaîne
LES + DE LA SÉRIE RTM CONSOLE INTÉGRÉE

Les moteurs de la Série RTM sont conçus avec le souci de la performance et de Console de fxation avec système de pré-tensionnement de
la simplicité de mise en œuvre : chaîne.
• montage horizontal ou vertical ; Les moteurs de la gamme Transmission par chaîne sont tous équipés de
• 6 fns de courses mécaniques avec réglage précis ; série d'une console de fixation réglable permettant le pré-tensionnement
• moteurs lubrifés à vie ; de la chaîne de transmission asurant la fiabilité du fonctionnement dans
• sécurité optimale : l'utilisation de la manœuvre de dépannage (manivelle le temps.
courte ou treuil à chaîne) coupe directement l'alimentation du moteur.
• longueur de câble moteur/électronique au choix (3, 5, 7, 9, 11 ou 13 m)
• pré-câblage Plug'n'Play côté moteur ;
• Console de fxation et de pré-tensionnement intégrée.

ÉLECTRONIQUE DÉPORTÉE MANOEUVRE DE DÉPANNAGE

Les moteurs de la gamme RTM sont commandés par une électronique déportée Manivelle courte (modèles KU) Par treuil à chaîne (modèles KE)
pouvant ainsi se trouver à hauteur d'homme pour faciliter les interventions. Les moteurs RTM en version KU Les modèles KE disposent d'un
Plusieurs armoires de commande sont compatibles selon les fonctions souhaitées sont fournis avec une manivelle treuil à chaîne (jusqu'au modèle
: boutons en façade, affcheur, coffret métal ou plastique, etc ... courte permettant d'entraîner 550 Nm). Ils sont livrés avec 6 ml
le moteur manuellement de chaîne (autres longueurs sur
avec coupure automatique de demande).
l'alimentation du motoréducteur.

PIC 4410 E PIC 303
