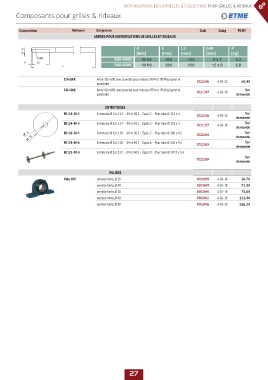

Page 27 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES
MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR GRILLES & RIDEAUXPOUR GRILLES & RIDEAUX
Composants pour grilles & rideaux
Composants pour grilles & rideaux

Composition Référence Désignation Code Categ PU HT
ARBRES POUR MOTORISATIONS DE GRILLES ET RIDEAUX

d L L2 bxh P

[mm] [mm] [mm] [mm] [kg]
S30-600K 30 h9 600 120 8 x 7 3,3
S40-600K 40 h9 600 120 12 x 8 5,8

S30-600K Arbre 30 x 600 avec clavette pour moteurs RTM et RTAM, pignon et
parachute 011146 A-02-18 50,40
S40-600K Arbre 40 x 600 avec clavette pour moteurs RTM et RTAM, pignon et Sur
parachute 011147 A-02-18 demande

ENTRETOISES
ER124-30-5 Entretoise Ø Ext. 124 - Ø Int. 30.1 - Épais. 5 - Pour tube Ø 133 x 4 011156 A-02-18 Sur
demande
ER124-40-5 Entretoise Ø Ext. 124 - Ø Int. 40.1 - Épais. 5 - Pour tube Ø 133 x 4 Sur
011157 A-02-18
demande
ER158-30-5 Entretoise Ø Ext. 158 - Ø Int. 30.5 - Épais. 5 - Pour tube Ø 168 x 4.5 Sur
011164 demande

ER158-40-6 Entretoise Ø Ext. 158 - Ø Int. 40.5 - Épais. 6 - Pour tube Ø 168 x 4.5 011165 Sur
demande
ER181-40-8 Entretoise Ø Ext. 181 - Ø Int. 40.5 - Épais. 8 - Pour tube Ø 193.7 x 5.4
Sur
011169
demande
PALIERS
Palier UCP semelle fonte, Ø 30 001039 A-02-18 50,70
semelle fonte, Ø 40 001043 A-02-18 71,30
semelle fonte, Ø 50 001044 A-02-18 75,00
semelle fonte, Ø 60 001045 A-02-18 131,90
semelle fonte, Ø 80 001046 A-02-18 266,20

27
