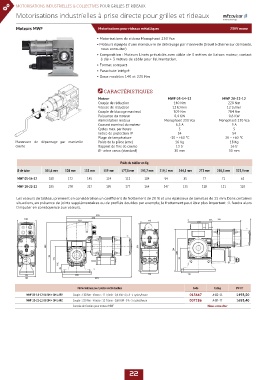

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR GRILLES ET RIDEAUX
Motorisations industrielles à prise directe pour grilles et rideaux
Motorisations industrielles à prise directe pour grilles et rideaux

Moteurs MWF Motorisations pour rideaux métalliques 230V mono

• Motorisations de rideau Monophasé 230 Vca
• Moteurs équipés d'une manœuvre de débrayage par manivelle (treuil à chaine sur demande,
nous consulter)
• Composition : Moteurs Livrés précablés avec câble de 3 mètres de liaison moteur, contact
à clé + 3 mètres de câble pour l’alimentation.
• Format compact
• Parachute intégré
• Deux modèles 140 et 220 Nm

CARACTÉRISTIQUES

Moteur MWF 05-14-12 MWF 20-22-12
Couple de réduction 140 Nm 220 Nm
Vitesse de réduction 12 tr/min 12 tr/min
Couple de blocage maximal 309 Nm 784 Nm
Puissance du moteur 0,4 KW 0,6 KW
Alimentation moteur Monophasé 230 Vca Monophasé 230 Vca
Courant nominal du moteur 6,5 A 9 A
Cycles max. par heure 5 5
Indice de protection IP 54 54
Plage de température -20 ~ +60 °C 20 ~ +60 °C
Manœuvre de dépannage par manivelle Poids de la pièce (env.) 16 Kg 18 Kg
courte Rapport de fins de course 13 tr 16 tr
Ø - arbre creux (standard) 30 mm 30 mm

Poids du tablier en Kg

Ø de tube 101,6 mm 108 mm 133 mm 159 mm 177,8 mm 193,7 mm 219,1 mm 244,5 mm 273 mm 298,5 mm 323,9 mm
MWF 05-14-12 180 172 145 124 113 104 94 85 77 71 65
MWF 20-22-12 283 270 227 195 177 164 147 133 120 111 103

Les valeurs du tableau prennent en considération un coeffcient de frottement de 20 % et une épaisseur de lamelles de 25 mm. Dans certaines
situations, en présence de joints supplémentaires ou de proflés doubles par exemple, le frottement peut être plus important : il faudra alors
l’imputer en conséquence aux valeurs.
376
313
108 399
150 112 336
153

290 300
264
208
185
150 145
100
45
114 110
83 170
104 401
Motorisations pour portes sectionnelles Code Categ. PU HT
MWF 05-14-12 KU 3M + 3M J APZ Couple : 140 Nm - Vitesse : 12 Tr/min - 0,4 KW - 6,5 A - 5 cycles/heure 013667 A-02-11 1493,50
MWF 20-22-12 KU 3M + 3M J APZ Couple : 220 Nm - Vitesse : 12 Tr/min - 0,60 KW - 9 A - 5 cycles/heure 007286 A-02-11 1693,40
Console de fxation pour moteur MWF Nous consulter
