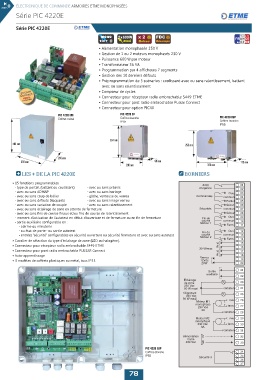

Page 78 - Catalogue-ETME-2021-SD

ÉLECTRONIQUE DE COMMANDE ARMOIRES ETME MONOPHASÉES
Série PIC 4220E
Série PIC 4220E

Série PIC 4220E

Made In
2 x 600 W x 2 FDC FRANCE
maxi Moteurs Mécanique by ETME
• Alimentation monophasée 230 V
• Gestion de 1 ou 2 moteurs monophasés 230 V
• Puissance 600 par moteur
• Transformateur 36 VA
• Programmation par 4 afficheurs 7 segments
• Gestion des 10 derniers défauts
• Préprogrammation de 5 scénarios : coulissant avec ou sans ralentissement, battant
avec ou sans ralentissement
• Compteur de cycles
• Connecteur pour récepteur radio embrochable S449 ETME
• Connecteur pour pont radio embrochable Pulsar Connect
• Connecteur pour option PIC40
PIC 4220 EM PIC 4220 EP PIC 4220 EGP
Coffret métal Coffret étanche
IP55 Coffret étanche
IP55

254 mm
400 mm 250 mm

200 mm
300 mm 98 mm 170 mm
200 mm 325 mm
LES + DE LA PIC 4220E BORNIERS

• 15 fonctions programmables
- type de portail (battant ou coulissant) - avec ou sans préavis
- avec ou sans ADMAP - avec ou sans horloge
- avec ou sans coup de bélier - gâche, ventouse ou verrou
- avec ou sans défauts bloquants - avec ou sans image verrou
- avec ou sans variation de couple - avec ou sans ralentissement
- avec ou sans éclairage de zone en attente de fermeture
- avec ou sans fns de course fnaux et/ou fns de course de ralentissement 8
- moment d’activation de l’autotest en début d’ouverture et de fermeture ou en fn de fermeture

- sortie auxiliaire confgurable en :
- alarme ou minuterie
- ou état de porte - ou sortie autotest
- entrées "sécurité" confgurables en sécurité ouverture ou sécurité fermeture et avec ou sans autotest

• Cavalier de sélection du type d'éclairage de zone (LED ou halogène).
• Connecteur pour récepteur radio embrochable S449 ETME

• Connecteur pour pont radio embrochable PULSAR Connect x
• Auto-apprentissage 8
• 3 modèles de coffrets plastiques ou métal, tous IP55.

x

x

x

8

PIC 4220 EGP
Coffret étanche
IP55

78
