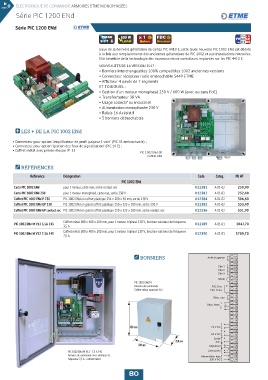

Page 80 - Catalogue-ETME-2021-SD

ÉLECTRONIQUE DE COMMANDE ARMOIRES ETME MONOPHASÉES
Série PIC 1200 ENd
Série PIC 1200 ENd

Série PIC 1200 ENd

600 W x 1 FDC FRANCE
Made In
maxi Moteur Mécanique by ETME
Issue de la dernière génération de cartes PIC 4410 E, cette toute nouvelle PIC 1002 ENd est dédiée
à la fois aux remplacements des anciennes générations de PIC 1002 et aux installations nouvelles.
Elle bénéfcie de la technologie des nouveaux micro-contrôleurs implantés sur les PIC 4410 E.
NOUVEAUT S DE LA VERSION 2017 :
• orniers interchangeables 100% compatibles 1002 anciennes versions
• Connecteur récepteur radio embrochable S449 ETME
• Afficheur 4 pavés de 7 segments
ET TOUJOURS :
• Gestion d’un moteur monophasé 230 V / 600 (avec ou sans dC)
• Transformateur 38 VA
• Usage collectif ou industriel
• Alimentation monophasée 230 V
• Relais 16 A résistif
• 5 borniers débrochables

LES + DE LA PIC 1002 ENd
• Connecteur pour option "amplifcateur de profl palpeur 1 voie" (PIC 01 embrochable) ;
• Connecteur pour option "gestion des feux de signalisation" (PIC 10 E) ;
• Coffret métal avec presse-étoupe IP 55
PIC 1002 ENd GP
Coffret ABS

RÉFÉRENCES
Référence Désignation Code Categ. PU HT
PIC 1002 ENd
Carte PIC 1002 ENd pour 1 moteur, carte nue, sortie contact sec 012383 A-01-02 250,90
Carte PIC 1002 ENd 230 pour 1 moteur monophasé, carte nue, sortie 230 V 012382 A-01-02 252,40
Coffret PIC 1002 ENd P 230 PIC 1002 ENd en coffret plastique 254 x 200 x 98 mm, sortie 230 V 012384 A-01-02 306,60
Coffret PIC 1002 ENd GP 230 PIC 1002 ENd en grand coffret plastique 250 x 325 x 180 mm, sortie 230 V 012385 A-01-02 353,40
Coffret PIC 1002 ENd GP contact sec PIC 1002 ENd en grand coffret plastique 250 x 325 x 180 mm, sortie contact sec 012536 A-01-02 351,90

Coffret métal 500 x 400 x 200 mm, pour 1 moteur triphasé 230 V, fonction variateur de fréquence
PIC 1002 ENd M V12 3,5A 543 012389 A-01-01 3047,70
3,5 A
Coffret métal 500 x 400 x 200 mm, pour 1 moteur triphasé 230 V, fonction variateur de fréquence
PIC 1002 ENd M V12 7,5A 543 012390 A-01-01 3709,70
7,5 A

BORNIERS Arrêt d'urgence 01
02
03
Cde 1 04
Cde 2 05
Cde 3 06
Mode 07
PIC 1002 ENd M 08
Armoire de commande FdC Ouv. 09
Coffret métal standard 432 FdC Ferm. 10
11
12
Sécu. ouv.
13
1 14
Sécu. ferm. 15
2
16
17
18
19
20
400 mm 24 V AC 21
22
24 V AC 23
Sortie 24
200 mm aux. 25
300 mm Clignotant 26
27
PIC 1002 ENd M V12 - 7,5 A 542 Zone porte 28
Armoire de commande avec variateur de Alimentation feux 29
fréquence 7,5 A - Coffret métal 230 V AC 30
80
