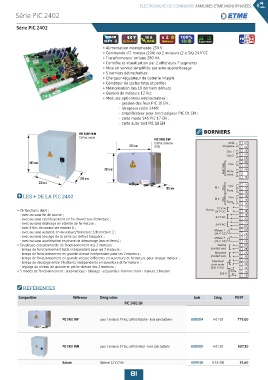

Page 81 - Catalogue-ETME-2021-SD

ÉLECTRONIQUE DE COMMANDE ARMOIRES ETME MONOPHASÉES
Série PIC 2402
Série PIC 2402

Série PIC 2402

Made In
24 V 10 A x 2 100% FRANCE
Moteur maxi Moteurs ED Supervision by ETME
• Alimentation monophasée 230 V
• Commande d’1 moteur (10A) ou 2 moteurs (2 x 5A) 24 V CC
• Transformateur torique 280 VA
• Contrôle et visualisation par 2 afficheurs 7 segments
• Mise en service simplifiée par auto-apprentissage
• 5 borniers débrochables
• Chargeur-régulateur de batterie intégré
• Compteur de cycles total et partiel
• Mémorisation des 10 derniers défauts
• Gestion de moteurs 12 Vcc
• Modules optionnels embrochables :
- gestion des feux PIC 10 EN ;
- récepteur radio S449;
- amplificateur pour bord-palpeur PIC O1 EN ;
- carte mode SAS PIC 17 EN ;
- carte auto-test PIC 18 EN

BORNIERS
PIC 2402 ENM
Coffret métal
PIC 2402 ENP
Coffret étanche
325 mm IP55

400 mm

250 mm 8

200 mm
300 mm

180 mm

LES + DE LA PIC 2402

• 26 fonctions dont :
8
- avec ou sans fn de course ;
- avec ou sans ralentissement en fn d’ouverture-fermeture ;
- avec ou sans éclairage en attente de fermeture ;
- avec 4 fns de course sur moteur 1 ;
- avec ou sans autotest en ouverture/fermeture 1/fermeture 2 ;
( )

- avec ou sans blocage de la carte sur défaut bloquant ;
- avec ou sans accélération en phase de démarrage (ouv. et ferm.) ; ( )
• Souplesse exceptionnelle de fonctionnement des 2 moteurs
- temps de fonctionnement total indépendant pour les 2 moteurs ; ( ) 8
- temps de fonctionnement en grande vitesse indépendant pour les 2 moteurs ;
- temps de fonctionnement en grande vitesse différents en ouverture et fermeture pour chaque moteur ; ( )
- temps de décalage entre 2 battants indépendants en ouverture et fermeture ;

- réglage du niveau de grande et petite vitesse des 2 moteurs ; ( )
• 5 modes de fonctionnement : automatique - blocage - séquentiel - homme mort - manuel 1 bouton

RÉFÉRENCES
Composition Référence Désignation Code Categ. PU HT
PIC 2402 EN
PIC 2402 ENP pour 2 moteurs 24 Vcc, coffret étanche - livré sans batterie 008384 A-01-03 779,00

PIC 2402 ENM pour 2 moteurs 24 Vcc, coffret métal - Livré sans batterie 008385 A-01-03 887,30

Batterie Batterie 12 V /7 Ah 009938 D-18-300 35,60
81
