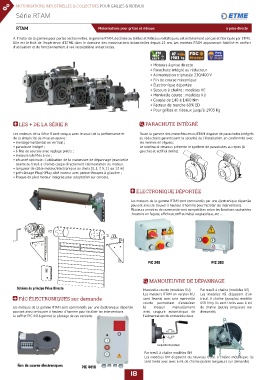

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR GRILLES & RIDEAUX
Série RTAM
Série RTAM

RTAM Motorisations pour grilles et rideaux à prise directe

À l'instar de la gamme pour portes sectionnelles, la gamme RTAM, destinée au Grilles et Rideaux métalliques, est entièrement conçue et fabriquée par ETME.
Elle est le fruit de l'expérience d'ETME dans le domaine des motorisations industrielles depuis 25 ans. Les moteurs RTAM apporteront fabilité et confort
d'utilisation et de fonctionnement à vos installations industrielles.
6 7 FDC Para
400 V chute
230 V 1903 kg Mécanique intégré
• Moteurs à prise directe
• Parachute intégré au réducteur
• Alimentation triphasée 230/400 V
• Fin de course mécanique
• Électronique déportée
• Secours à chaîne : modèles KE
• Manivelle courte : modèles KU
• Couple de 140 à 1400 Nm
• Facteur de marche 60% ED
• Pour grilles et rideaux jusqu’à 1903 Kg

LES + DE LA SÉRIE R PARACHUTE INTÉGRÉ
Les moteurs de la Série R sont conçus avec le souci de la performance et Toute la gamme des motoréducteurs RTAM dispose de parachutes intégrés
de la simplicité de mise en œuvre : au réducteurs garantissant la sécurité de l'installation, en conformité avec
• montage horizontal ou vertical ; les normes en vigueur.
• parachute intégré ; Le schéma ci-dessous présente le système de parachutes au repos (à
• 6 fns de courses avec réglage précis ; gauche) et actif (à droite).
• moteurs lubrifés à vie ;
• sécurité optimale : l'utilisation de la manœuvre de dépannage (manivelle
courte ou treuil à chaîne) coupe directement l'alimentation du moteur.
• longueur de câble moteur/électronique au choix (3, 5, 7, 9, 11 ou 13 m)
• pré-câblage Plug'n'Play côté moteur avec presse-étoupes à glissière ;
• Plaque de pied moteur intégrée pour adaptation sur console.

ÉLECTRONIQUE DÉPORTÉE

Les moteurs de la gamme RTAM sont commandés par une électronique déportée
pouvant ainsi se trouver à hauteur d'homme pour faciliter les interventions.
Plusieurs armoires de commande sont compatibles selon les fonctions souhaitées
: boutons en façade, affcheur, coffret métal ou plastique, etc ...

PIC 348 PIC 303

MANOUEUVRE DE DÉPANNAGE
Schéma de principe Prise Directe Manivelle courte (modèles KU) Par treuil à chaîne (modèles KE)
Les moteurs RTAM en version KU Les modèles KE disposent d'un
FdC ÉLECTRONIQUES sur demande sont fournis avec une manivelle treuil à chaîne (jusqu'au modèle
courte permettant d'entraîner 650 Nm). Ils sont livrés avec 6 ml
Les moteurs de la gamme RTAM sont commandés par une électronique déportée le moteur manuellement de chaîne (autres longueurs sur
pouvant ainsi se trouver à hauteur d'homme pour faciliter les interventions. avec coupure automatique de demande).
Le coffret PIC 4416 permet le pilotage de ces versions. l'alimentation du motoréducteur.

Languette de guidage
Par treuil à chaîne modèles KM
Les modèles KM disposent du nouveau treuil à chaîne métallique. Ils
sont livrés avec avec 6 ml de chaîne (autres longueurs sur demande).
Fins de course électroniques PIC 4416
