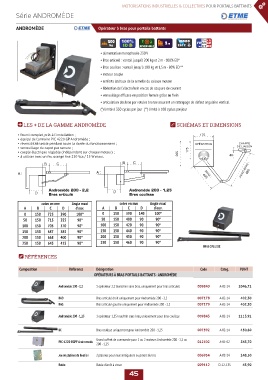

Page 45 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTAILS BATTANTS
Série ANDROMÈDE
Série ANDROMÈDE

ANDROMÈDE Opérateur à bras pour portails battants

Made In
200 100% FRANCE
kg ED REVERSIBLE 2 m by ETME
• alimentation monophasée 230 V
• Bras articulé : vantail usqu’à 200 kg et 2 m - 100% ED*
• Bras coulisse : vantail usqu’à 100 kg et 1,5 m - 80% ED **
• moteur couple
• renforts latéraux de la semelle du caisson moteur
• libération de l’électrofrein en cas de coupure de courant
• verrouillage efficace en position fermée grâce au frein
• articulation des bras par rotules bronze assurant un rattrapage de défaut angulaire vertical.
(*) limité à 350 cycles par our (**) limité à 100 cycles par our

LES + DE LA GAMME ANDROMÈDE SCHÉMAS ET DIMENSIONS

• fourni complet, prêt à l’installation ; 175
• équipé de l’armoire PIC 4220 GP Andromède ;
• réversibilité totale pendant toute la durée du fonctionnement ; OPÉRATEUR CHAPPE
• verrouillage du capot par serrure ; DE LIAISON
• couple électrique réglable (indépendant sur chaque moteur) ; 175
• à utiliser avec un feu orange fxe 230 Vca / 15 maxi. 265 40
AVANT-BRAS :
B C B C
A A 405 480
BRAS :

Andromède 200 - 2,2 Andromède 200 - 1,25
D Bras articulé D Bras coulisse

cotes en mm Angle maxi cotes en mm Angle maxi
A B C D d’ouv. A B C D d’ouv.
0 150 725 390 100° 0 150 390 140 100°
50 150 713 355 90° 50 150 400 90 90°
100 150 703 370 90° 100 150 420 90 90°
150 150 687 385 90° 150 150 440 90 90°
200 150 668 400 90° 200 150 450 90 90°
250 150 645 415 90° 250 150 460 90 90°
BRAS COULISSE
RÉFÉRENCES

Composition Référence Désignation Code Categ. PU HT
OPÉRATEURS À BRAS PORTAILS BATTANTS - ANDROMÈDE

Andromède 200 - 2,2 1 opérateur 2,2 tours/min sans bras, uniquement pour bras articulés 009840 A-02-14 1046,71

BAD Bras articulé droit uniquement pour Andromède 200 - 2,2 007178 A-02-14 402,30
BAG Bras articulé gauche uniquement pour Andromède 200 - 2,2 007179 A-02-14 402,30

Andromède 200 - 1,25 1 opérateur 1,25 tour/min sans bras, uniquement pour bras coulisse 009843 A-02-14 1113,91

BC Bras coulisse uniquement pour Andromède 200 - 1,25 007592 A-02-14 450,60

Grand coffret de commande pour 1 ou 2 moteurs Andromède 200 - 2,2 ou
PIC 4220 EGPF Andromede 012302 A-01-02 545,70
200 - 1,25
eu de platines de fxation 2 platines pour murs irréguliers ou piliers étroits 006954 A-02-14 148,50
Butée Butée d’arrêt à visser 009112 D-12-135 45,90
45
