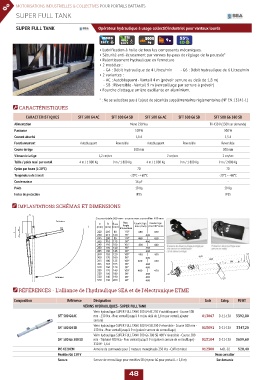

Page 48 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTAILS BATTANTS
SUPER FULL TANK
SUPER FULL TANK

SUPER FULL TANK Opérateur hydraulique à usage collectif/industriel pour vantaux lourds

2000 55%
400 V 9 m ED
230 V kg
• Lubrification à huile de tous les composants mécaniques.
• Sécurité anti-écrasement par vannes by-pass de réglage de la poussée*
• Ralentissement hydraulique en fermeture
• 2 modèles :
- G4 : Débit hydraulique de 4 Litres/min - G6 : Débit hydraulique de 6 Litres/min
• 2 variantes :
- AC : Autobloquant - Vantail 4 m (prévoir serrure au delà de 1,8 m)
- SB : Réversible - Vantail 9 m (verrouillage par serrure à prévoir)
• Fourche d'attaque arrière oscillante en aluminium.

* : Ne se substitue pas à l'ajout de sécurités supplémentaires réglementaires (NF EN 13241-1)
CARACTÉRISTIQUES

CARACTÉRISTIQUES SFT 500 G4 AC SFT 500 G4 SB SFT 500 G6 AC SFT 500 G6 SB SFT 500 G6 380 SB
Alimentation Mono 230 Vca Tri 430 V (230V sur demande)
Puissance 310 W 500 W
Courant absorbé 1,6 A 1,5 A
Fonctionnement Autobloquant Reversible Autobloquant Reversible Reversible
Course de tige 500 mm 500 mm
Vitesse de la tige 1,2 cm/sec 2 cm/sec 2 cm/sec
Taille / poids maxi par vantail 4 m / 1 800 Kg 9 m / 1 800 Kg 4 m / 1 800 Kg 9 m / 1 800 Kg 9 m / 2 000 Kg
Cycles par heure (à 20°C) 70 70
Température de travail -20°C ~ +60°C -20°C ~ +60°C
Condensateur 16 µF -
Poids 18 Kg 18 Kg
Indice de protection IP55 IP55

IMPLANTATIONS SCHÉMAS ET DIMENSIONS

b
e max cons eillée 4 8 0 mm
Cours e totale 5 0 0 mm - cours
Extérieur
a b d max Max. Course tige Course tige
Angle
(mm) (mm) (mm) d’ouverture max (mm) pour 90° (mm)
d
a 220 205 80 1 1 0 ° 4 8 0 4 3 0
c 260 215 120 9 0 ° 4 8 0
225 200 85 1 1 0 ° 4 8 0 4 3 0
265 210 125 9 0 ° 4 8 0
240 195 100 1 0 5 ° 4 8 0 4 4 0
280 195 140 9 0 ° 4 8 0
285 190 145 9 0 ° 4 8 0
260 185 120 1 0 °0 4 8 0 4 5 0 67
300 170 160 9 0 ° 4 8 0 1570
265 180 125 1 0 0 ° 4 8 0 4 5 0 1525 500
305 165 165 9 0 ° 4 8 0
310 160 170 9 0 ° 4 8 0
280 170 140 1 0 0 ° 4 8 0 4 7 0
320 150 180 9 0 ° 4 8 0
Intérieur 330 140 190 9 0 ° 4 8 0
340 130 200 9 0 ° 4 8 0 110
RÉFÉRENCES - L'alliance de l'hydraulique SEA et de l'électronique ETME
Composition Référence Désignation Code Categ. PU HT
VÉRINS HYDRAULIQUES - SUPER FULL TANK
Vérin hydraulique SUPER FULL TANK 500 G4 AC 230 V autobloquant - Course 500
SFT 500 G4 AC mm - 230 Vca - Pour vantail jusqu'à 4 m (au delà de 1,8 m par vantail, ajouter 013067 D-11-158 3392,80
serrure)
Vérin hydraulique SUPER FULL TANK 500 G4 SB 230 V réversible - Course 500 mm -
SFT 500 G4 SB 013091 D-11-158 3347,20
230 Vca - Pour vantail jusqu'à 9 m (prévoir serrure de verrouillage)
Vérin hydraulique SUPER FULL TANK 500 G6 380 SB 400 V réversible - Course 500
SFT 500 G6 380 SB mm - Triphasé 400 Vca - Pour vantail jusqu'à 9 m (prévoir serrure de verrouillage) - 013104 D-11-158 3609,60
310 W - 1,6 A
PIC 4220 EM Armoire de commande pour 2 moteurs monophasés 230 Vca - Coffret métal 012300 A-01-02 528,40
Modèles G6 230 V Nous consulter
Serrure Serrure de verrouillage pour modèles SB (et pour AC pour portail L > 1,8 m) Sur demande

48
