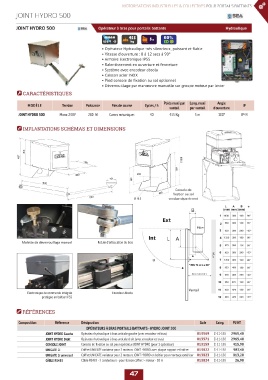

Page 47 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTAILS BATTANTS
JOINT HYDRO 500 500
JOINT HYDRO

JOINT HYDRO 500 Opérateur à bras pour portails battants Hydraulique

455 60%
kg 5 m ED
• Opérateur Hydraulique très silencieux, puissant et fiable
• Vitesse d'ouverture : 8 à 12 secs à 90°
• Armoire électronique IP55
• Ralentissement en ouverture et fermeture
• Système avec encodeur absolu
• Caisson acier INOX
• Pied console de fixation au sol optionnel
• Déverrouillage par manœuvre manuelle sur groupe moteur par levier
CARACTÉRISTIQUES

Poids maxi par Long. maxi Angle
MODÈLE Tension Puissance Fins de course Cycles / h IP
vantail par vantail d'ouverture
JOINT HYDRO 500 Mono 230V 280 W Cames mécaniques 40 455 Kg 5 m 100° IP44

IMPLANTATIONS SCHÉMAS ET DIMENSIONS

305
457
485 656.5

2 60 280 460
101 351
635
Console de
400 fixation au sol
564 Ø 16.5 vendue séparément

α

Ext
Pilier

Int
Molette de déverrouillage manuel Rotule d'articulation du bras

Mur

610 mm mini

Vantail
Électronique de commande intégrée Encodeur Absolu
protégée en boîtier IP55

RÉFÉRENCES

Composition Référence Désignation Code Categ. PU HT
OPÉRATEURS À BRAS PORTAILS BATTANTS - HYDRO JOINT 500
JOINT HYDRO Gauche Opérateur hydraulique à bras articule gauche (avec encodeur et bras) 013569 D-11-158 2965,40
JOINT HYDRO Droit Opérateur hydraulique à bras articule droit (avec encodeur et bras) 013571 D-11-158 2965,40
CONSOLE JOINT Console de fixation au sol pour opérateur JOINT HYDRO (pour 1 opérateur) 013159 D-11-158 415,90
UNIGATE 2i Coffret UNIGATE variateur pour 2 moteurs JOINT HYDRO avec plaque support et boîtier 013822 D-11-158 987,40
UNIGATE 2i universel Coffret UNIGATE variateur pour 2 moteurs JOINT HYDRO en boîtier pour montage extérieur 013823 D-11-158 813,20
CÂBLE RS485 Câble RS485 - 5 conducteurs - pour liaison coffret > moteur - 10 m 013824 D-11-158 26,90
