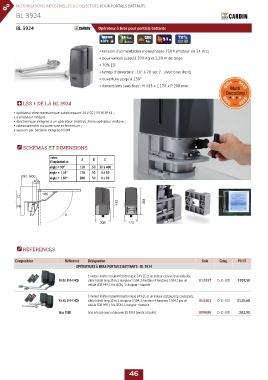

Page 46 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTAILS BATTANTS
BL 3924
BL 3924

BL 3924 Opérateur à bras pour portails battants

24 Vcc 200 2,5 m 70%
Moteur kg ED
• tension d’alimentation monophasée 230 V (Moteur en 24 Vcc)
• pour vantail jusqu’à 200 Kg et 2,50 m de large
• 70% ED
• temps d’ouverture : 16* à 20 sec (* : avec bras droit)
• ouverture jusqu’à 130° S449 --- S486 --- S508 --- S504 ---
• dimensions sans bras : H 413 x L 170 x P 208 mm Multi
Decoding

LES + DE LA BL 3924
• opérateur électromécanique autobloquant 24 V CC / 50 , IP 44 ;
• à encodeur intégré ;
• électronique intégrée à un opérateur (maître), 2ème opérateur esclave ;
• ralentissement en ouverture et fermeture ;
• secours par batterie intégrée NimH.

SCHÉMAS ET DIMENSIONS

cotes A B C
d’implantation
angle = 90° 120 50 30 à 400
angle = 110° 170 50 0 à 30
min. 600 angle = 130° 300 50 0 à 30
AB

100
C
413 381
74

208 170

RÉFÉRENCES

Composition Référence Désignation Code Categ. PU HT
OPÉRATEURS À BRAS PORTAILS BATTANTS - BL 3924

1 moteur maître incluant l’électronique 24 V CC et un moteur esclave, bras articulés,
Kit BL 3924 MCB câble blindé long. 10 m, 1 récepteur S 504, 2 émetteur 4 fonctions S 504, 1 jeu de 013337 D-11-100 1907,50
cellule CDR 999, 1 feu ICON, 1 chargeur + batterie

1 moteur maître incluant l’électronique 24 V CC et un moteur esclave, bras coulissants,
Kit BL 3924 MCD câble blindé long. 10 m, 1 récepteur S 504, 2 émetteur 4 fonctions S 504, 1 jeu de 013361 D-11-100 2125,60
cellule CDR 999, 1 feu ICON, 1 chargeur + batterie
Bras PSBR bras articulé avec rotule pour BL 3924 (vendu à l'unité) 009080 D-11-100 202,90
