MOTORISATIONS INDUSTRIELLES & COLLECTIVES MOTEURS INDUSTRIELS ETME

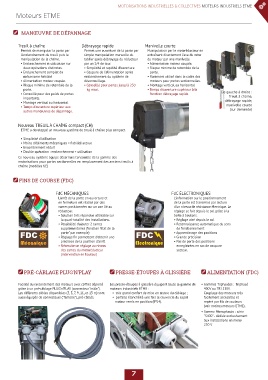

Moteurs ETME
Moteurs ETME

MANŒUVRE DE DÉPANNAGE

Treuil à chaîne Débrayage rapide Manivelle courte
Permet de manipuler la porte par Permet une ouverture de la porte par Manipulation par le motoréducteur en
l'enclenchement du treuil puis la simple manipulation manuelle du entraînant directement l'axe du rotor
manipulation de la chaîne. tablier après débrayage du réducteur du moteur par une manivelle
• Enclenchement et utilisation sur par un 1/4 de tour. • Alimentation moteur coupée.
deux opérations distinctes. • Simplicité et rapidité d’ouverture • Risque minime de retombée de la
• Enclenchement complet du • Coupure de l'alimentation après porte.
mécanisme fabilisé enclenchement du système de • Rarement utilisé dans le cadre des
• Alimentation moteur coupée. déverrouillage. moteurs pour portes sectionnelles.
• Risque minime de retombée de la • Conseillé pour portes jusqu'à 250 • Montage vertical ou horizontal
porte. kg maxi. • Temps d'ouverture supérieur à la
• Conseillé pour des poids de portes fonction débrayage rapide. De gauche à droite :
importants. Treuil à chaîne,
• Montage vertical ou horizontal débrayage rapide,
• Temps d'ouverture supérieur aux manivelle courte
autres manœuvres de dépannage. (sur demande)

Nouveau TREUIL À CHAÎNE compact (CH)
ETME a developpé un nouveau système de treuil à chaîne plus compact.

• Simplicité d'utilisation
• Moins d'éléments mécaniques = fabilité accrue
• Encombrement réduit
• Double opération : enclenchement + utilisation
Ce nouveau système équipe désormais l'ensemble de la gamme des
motorisations pour portes sectionnelles en remplacement des anciens treuils à
chaîne (modèles KE)

FINS DE COURSE (FDC)

FdC MÉCANIQUES FdC ÉLECTRONIQUES
L'arrêt de la porte en ouverture et L'information sur le positionnement
en fermeture est réalisé par des de la porte est transmise par lecture
cames positionnées sur un axe lié au d'un niveau de résistance électrique. Le
réducteur. réglage se fait depuis le sol grâce à la
• Solution très répandue utilisable sur boîte à boutons.
la quasi-totalité des installations. • Réglage aisé depuis le sol
• Possibilité d’ajouter 2 cames • Reconnaissance automatique du sens
supplémentaires (fonction "état de la de fonctionnement
FDC • Réglage fn permettent d'obtenir une FDC • Apprentissage des positions
porte" par exemple)
• Grande précision
Mécanique précision de la position d'arrêt. Electronique • Pas de perte des positions
• Nécessite un réglage au niveau enregistrées en cas de coupure
des cames du motoréducteur secteur.
(intervention en hauteur)

PRÉ-CÂBLAGE PLUG'N'PLAY PRESSE-ÉTOUPES À GLISSIÈRE ALIMENTATION (FDC)

Facilité du raccordement des moteurs avec coffret déporté Les presse-étoupes à glissière équipent toute la gamme de • Gammes Triphasées : Triphasé
grâce à un pré-câblage PLUG'n'PLAY (connecteur "mâle"). moteurs industriels ETME : 400V ou TRI 230V.
Les différents câbles disponibles (3, 5, 7, 9, 11, et 13 m) sont • très grand confort de mise en œuvre du câblage ; Couplage des moteurs très
aussi équipés de connecteurs ("femelle"), pré-câblés. • parfaite étanchéité une fois le couvercle du capot facilement accessible et
moteur remis en position (IP54). repéré par fls de couleurs
(voir notices moteurs ETME).
• Gamme Monophasée : série
"S400" - dédiée exclusivement
aux installations en mono
230 V
