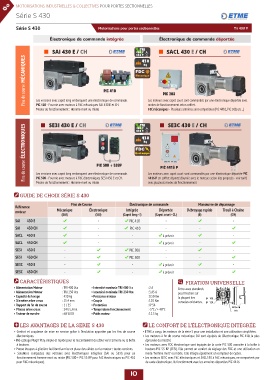

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTES SECTIONNELLES
Série S 430
Série S 430

Série S 430 Motorisations pour portes sectionnelles Tri 400 V

Électronique de commande intégrée Électronique de commande déportée

SAI 430 E / CH 400 V 430 SACL 430 E / CH
230 V
Fins de course MÉCANIQUES PIC 410 FDC PIC 303
kg

Mécanique

Les versions avec capot long embarquent une électronique de commande.
PIC 410 - Fournie avec moteurs à FdC mécaniques SAI 430 E et CH.
modes de fonctionnement selon coffret.
Modes de fonctionnement : Homme-mort ou mixte 400 V Les moteurs avec capot court sont commandés par une électronique déportée avec
FdC mécaniques - Plusieurs armoires sont compatibles (PIC 4410, PIC 300, etc ...)

SE3I 430 E / CH
SE3C 430 E / CH
Fins de course ÉLECTRONIQUES PIC 500 + 53BP FDC kg PIC 4416 P
230 V
430

Electronique

Les versions avec capot long embarquent une électronique de commande.
PIC 500 - Fournie avec moteurs à FdC électroniques SE3I 430 E et CH.
4416 P en coffret déporté (fournie avec le moteurs selon kits proposés - voir tarif)
Modes de fonctionnement : Homme-mort ou mixte Les moteurs avec capot court sont commandés par une électronique déportée PIC
avec plusieurs modes de fonctionnement
GUIDE DE CHOIX SÉRIE S 430

Fins de Course Électronique de commande Manœuvre de dépannage
Référence
moteur Mécanique Électronique Intégrée Déportée Débrayage rapide Treuil à Chaîne
(SAI) (SEI) (Capot long - I) (Capot court - CL) (E) (CH)
SAI 430 E - PIC 410 - -
SAI 430 CH - PIC 410 - -
SACL 430 E - - à prévoir -
SACL 430 CH - - à prévoir -
SE3I 430 E - PIC 500 - -
SE3I 430 CH - PIC 500 - -
SE3C 430 E - - à prévoir -
SE3C 430 CH - - à prévoir -

CARACTÉRISTIQUES FIXATION UNIVERSELLE
• Alimentation Moteur : TRI 400 Vca • Intensité nominale TRI 400 Vca : 2 A Entre-axes standards
• Alimentation Moteur : TRI 230 Vca • Intensité nominale TRI 230 Vca : 3,45 A pour fixation sur
• Capacité de levage : 430 kg • Puissance moteur : 0.50 Kw la plupart des
• Diamètre arbre creux : 25.4 mm • Couple : 120 Nm consoles existantes. Ø 105
Ø 120
• Rapport de fn de course : 1 / 15 • Protection : IP 54
• Vitesse arbre creux : 24 trs /min. • Température fonctionnement : -5°C / + 40°C M10x18
(8x)
• Facteur de marche : 60 % ED • Poids moteur : 12.5 kg
LES AVANTAGES DE LA SERIE S 430 LE CONFORT DE L’ÉLECTRONIQUE INTEGRÉE
• Confort et souplesse de mise en service grâce à l’évolution apportée par les fns de course • ETME a conçu les moteurs de la série S pour une installation et une utilisation simplifées.
électroniques. • Les moteurs à fn de course mécanique SAI sont équipés de l’électronique PIC 410, la plus
• Pré-cablage Plug'n'Play simple et rapide pour le raccordement du câble vers l'armoire ou la boîte éprouvée du marché.
à boutons. • Les moteurs avec FDC électronique sont équipés de la carte PIC 500 associée à la boîte à
• Presse étoupes à glissière facilitant la mise en place des câbles sur le moteur : toutes versions. boutons PIC 53 BP (SE3I). Elle permet un confort de réglage des FDC et une utilisation en
• Solutions compactes des versions avec électroniques intégrées (SAI ou SE3I) pour un mode "homme mort" ou mixte. Elle intègre également un compteur de cycles.
fonctionnement homme mort ou mixte (PIC 500 + PIC 53 BP pour FdC électroniques ou PIC 410 • Les moteurs SE3C avec FdC éléctroniques et SACL530 à FdC mécaniques, ne comportent par
pour FdC mécaniques). de carte électronique. Ils fonctionnent avec les armoires déportées PIC 4416
