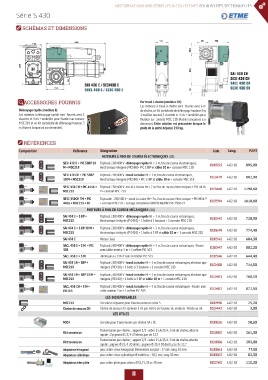

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTES SECTIONNELLES
Série S 430
Série S 430

SCHÉMAS ET DIMENSIONS

394
110

259
SAI 430 CH
SE3I 430 CH
49 SACL 430 CH
SAI 430 E / SE3I430 E
118 SE3C 430 CH
SACL 430 E / SE3C 430 E
ACCESSOIRES FOURNIS Par treuil à chaîne (modèles CH)
Les moteurs à treuil à chaîne sont fournis avec 6 m
Débrayage rapide (modèles E) de chaîne, un kit cordelette de débrayage hauteur 3m,
Les moteurs à débrayage rapide sont fournis avec 1 1 maillon raccord, 1 clavette et 4 vis + rondelles pour
clavette et 4 vis + rondelles pour fxation sur console fxation sur console MSC 210 (Autres longueurs sur
MSC 210 et un kit cordelette de débrayage hauteur 3 demande). Cette solution est préconisée lorsque le
m (Autres longueurs sur demande). poids de la porte dépasse 250 kg.

RÉFÉRENCES
Composition Référence Désignation Code Categ. PU HT
MOTEURS À FINS DE COURSE ÉLECTRONIQUES (SE)
SE3I 430 E + PIC 53BP 10 Triphasé 230/400 V - débrayage rapide Ht = 3 m, fins de course électroniques,
M + MSC210 électronique intégrée (PIC500)+ PIC 53BP et câble 10 m + console MSC 210 010553 A-02-10 895,00
SE3I 430 CH + PIC 53BP Triphasé 230/400 V - treuil à chaîne Ht = 3 m, fins de course électroniques,
10 M + MSC210 électronique intégrée (PIC500) + PIC 53BP et câble 10 m + console MSC 210 012479 A-02-10 882,00
SE3C 430 CH + PIC 4416 + Triphasé 230/400 V - treuil à chaîne Ht = 7 m, fins de course électroniques + PIC 4416 013448 A-02-10 1198,60
MSC210 P + console MSC 210
SE3C 430CH 7M + PIC Triphasée 230/400 V - treuil à chaine Ht= 7m, fins de course électronique + PIC4416 P
4416 + MSC210 + BI + console MSC210 + barrage immateriel GRIDSCAN/PRO SY-2500-22 013594 A-02-10 1618,60
MOTEURS À FINS DE COURSE MÉCANIQUES (SA)
SAI 430 E + 3 BP + Triphasé 230/400 V - débrayage rapide Ht = 3 m, fins de course mécaniques,
MSC210 électronique intégrée (PIC410) + 1 boîte à 3 boutons + 1 console MSC 210 010543 A-02-10 720,90
SAI 430 E + 3 BP 10 M + Triphasé 230/400 V - débrayage rapide Ht = 3 m, fins de course mécaniques,
MSC210 électronique intégrée (PIC410) + 1 boîte à 3 BP et câble 10 m + 1 console MSC 210 010649 A-02-10 774,40
SAI 430 E Moteur Seul 010542 A-02-10 684,30
SACL 430 E + 3 M + PIC Triphasé 230/400 V - débrayage rapide Ht = 3 m, fins de course mécaniques - Fourni
303 avec câble moteur 3 m + 1 coffret PIC 303 010547 A-02-10 882,20
SACL 430 E + 3 M Identique au 10547 sans le boîtier PIC 303 010546 A-02-10 644,40
SAI 430 CH + 3BP + Triphasé 230/400 V - treuil à chaîne Ht = 3 m, fins de course mécaniques, électronique
MSC210 intégrée (PIC410) + 1 boîte à 3 boutons + 1 console MSC 210 012480 A-02-10 714,50
SAI 430 CH + 3BP 10 M + Triphasé 230/400 V - treuil à chaîne Ht = 3 m, fins de course mécaniques, électronique
MSC210 intégrée (PIC410) + 1 boîte à 3 BP et câble 10 m + 1 console MSC 210 012481 A-02-10 768,10
SACL 430 CH + 3 M + Triphasé 230/400 V - treuil à chaîne Ht = 3 m, fins de course mécaniques - Fourni avec
PIC303 câble moteur 3 m + 1 coffret PIC 303 012482 A-02-10 872,50
LES INDISPENSABLES
MSC210 Console en équerre pour fixation moteurs série S 000998 A-02-18 25,20
Chaîne de secours CH Chaîne de secours CH (prévoir 2 ml par mètre de hauteur du moteur) - Vendu au ml 012443 A-02-18 3,00
LES UTILES
MSC4 Console pour transmission par chaîne SA / SE 010826 A-02-18 50,60

Kit transmission Transmission par chaîne ; rapport 1/1 - arbre 25,4/25,4 ; 5 ml de chaîne, attache 011085 A-02-18 261,30
rapide ; 2 pignons Ø 25, 4-20 dents, pas de 12,7
Transmission par chaîne ; rapport 2/3 - arbre 25,4/25,4 ; 5 ml de chaîne,attache
Kit transmission 011086 A-02-18 293,00
rapide ; pignon Ø 25, 4-20 dents ; pignon Ø 25,4-30 dents, pas de 12,7
Adaptateur héxagonal pour arbre creux hexagonal Dimensions sur plat : 27 mm, long. 50 mm 010861 A-02-18 77,30
Adaptateur cylindrique pour arbre creux cylindrique Ø extérieur : 28,5 mm, long. 50 mm 010863 A-02-18 82,30
Adaptateur arbre plein pour arbre plein pour arbres Ø 31,75, 35 et 40 mm 002765 A-02-18 115,20
