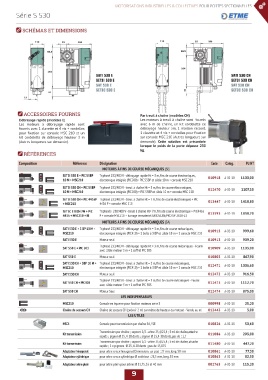

Page 9 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTES SECTIONNELLES
Série S 530
Série S 530

SCHÉMAS ET DIMENSIONS

110 55 204 110 55 196

66,5 66,5

264
264
SATI 530 E SATI 530 CH
SET3I 530 E SET3I 530 CH
SAT 530 E SAT 530 CH
SET3C 530 E SET3C 530 CH
64
73

ACCESSOIRES FOURNIS
Par treuil à chaîne (modèles CH)
Débrayage rapide (modèles E) Les moteurs à treuil à chaîne sont fournis
Les moteurs à débrayage rapide sont avec 6 m de chaîne, un kit cordelette de
fournis avec 1 clavette et 4 vis + rondelles débrayage hauteur 3m, 1 maillon raccord,
pour fxation sur console MSC 210 et un 1 clavette et 4 vis + rondelles pour fxation
kit cordelette de débrayage hauteur 3 m sur console MSC 210 (Autres longueurs sur
(Autres longueurs sur demande). demande). Cette solution est préconisée
lorsque le poids de la porte dépasse 250
kg.
RÉFÉRENCES
Composition Référence Désignation Code Categ. PU HT
MOTEURS À FINS DE COURSE MÉCANIQUES (SE)
SET3I 530 E + PIC 53BP Triphasé 230/400 V - débrayage rapide Ht = 3 m, fins de course électroniques,
10 M + MSC210 électronique intégrée (PIC500)+ PIC 53BP et câble 10 m + console MSC 210 010918 A-02-10 1100,00
SET3I 530 CH + PIC 53BP Triphasé 230/400 V - treuil à chaîne Ht = 3 m, fins de course électroniques,
10 M + MSC210 électronique intégrée (PIC500) + PIC 53BP et câble 10 m + console MSC 210 012470 A-02-10 1107,10

SET3I 530 CH + PIC 4416P Triphasé 230/400 V - treuil à chaîne Ht = 7 m, fins de course électroniques + PIC
+ MSC210 4416 P + console MSC 210 013447 A-02-10 1418,80
SET3C 530CH 7M + PIC Triphasée 230/400 V - treuil à chaine Ht= 7m, fins de course électronique + PIC4416
4416 + MSC210 + BI P + console MSC210 + barrage immateriel GRIDSCAN/PRO SY-2500-22 013593 A-02-10 1838,70
MOTEURS À FINS DE COURSE MÉCANIQUES (SA)
SATI 530 E + 3 BP 10 M + Triphasé 230/400 V - débrayage rapide Ht = 3 m, fins de course mécaniques,
MSC210 électronique intégrée (PIC410) + 1 boîte à 3 BP et câble 10 m + 1 console MSC 210 010915 A-02-10 999,60
SATI 530 E Moteur seul 010913 A-02-10 909,20
Triphasé 230/400 V - débrayage rapide Ht = 3 m, fins de course mécaniques - Fourni
SAT 530 E + PIC 303 010909 A-02-10 1103,00
avec câble moteur 3 m + 1 coffret PIC 303
SAT 530 E Moteur seul 010803 A-02-10 867,90
SATI 530 CH + 3BP 10 M + Triphasé 230/400 V - treuil à chaîne Ht = 3 m, fins de course mécaniques,
MSC210 électronique intégrée (PIC410) + 1 boîte à 3 BP et câble 10 m + 1 console MSC 210 012471 A-02-10 1006,60
SATI 530 CH Moteur seul 012472 A-02-10 916,50
Triphasé 230/400 V - treuil à chaîne Ht = 3 m, fins de course mécaniques - Fourni
SAT 530 CH + PIC303 012473 A-02-10 1112,70
avec câble moteur 3 m + 1 coffret PIC 303
SAT 530 CH Moteur Seul 012474 A-02-10 875,00
LES INDISPENSABLES
MSC210 Console en équerre pour fixation moteurs série S 000998 A-02-18 25,20
Chaîne de secours CH Chaîne de secours CH (prévoir 2 ml par mètre de hauteur du moteur) - Vendu au ml 012443 A-02-18 3,00
LES UTILES
MSC4 Console pour transmission par chaîne SA / SE 010826 A-02-18 50,60
Transmission par chaîne ; rapport 2/3 - arbre 25,4/25,4 ; 5 ml de chaîne,attache
Kit transmission 011086 A-02-18 293,00
rapide ; pignon Ø 25, 4-20 dents ; pignon Ø 25,4-30 dents, pas de 12,7
Transmission par chaîne ; rapport 1/1 - arbre 25,4/25,4 ; 5 ml de chaîne, attache
Kit transmission 011480 A-02-18 447,20
rapide ; 2 x pignons Ø 25, 4-20 dents ; pas de 15,875
Adaptateur héxagonal pour arbre creux hexagonal Dimensions sur plat : 27 mm, long. 50 mm 010861 A-02-18 77,30
Adaptateur cylindrique pour arbre creux cylindrique Ø extérieur : 28,5 mm, long. 50 mm 010863 A-02-18 82,30
Adaptateur arbre plein pour arbre plein pour arbres Ø 31,75, 35 et 40 mm 002765 A-02-18 115,20
9
