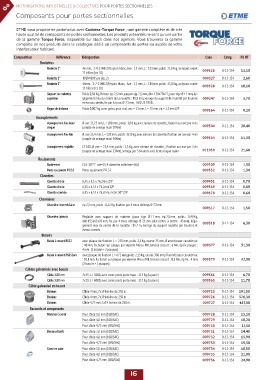

Page 16 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTES SECTIONNELLES
Composants pour portes sectionnelles
Composants pour portes sectionnelles

ETME vous propose en partenariat avec Canimex-Torque Force , une gamme complète et de très
haute qualité de composants de portes sectionnelles. Les produits présentés ne sont qu'une partie
de la gamme Torque Force, disponible sur stock dans nos agences. Vous trouverez la gamme
complète de nos produits dans le catalogue dédié au composants de portes ou auprès de votre
interlocuteur habituel.
Composition Référence Désignation Code Categ. PU HT
Roulettes
Roulette 2” 46 mm, 2-4-11NB Z/P, nylon blanc, Axe : 11 mm, L : 121 mm, poids : 0,14 kg, av. épaul. roulet
11 billes (les 10) 009526 D-12-134 13,10
Roulette 2” IDEM 009526 (les 2) 009527 D-12-134 2,60
Roulette 2” 46mm, 2-7-11NB Z/P,nylon blanc, Axe : 11 mm, L : 186mm, poids : 0,20 kg, av. épaul. roulet
11 billes (les 10) 009528 D-12-134 18,10
Support de roulettes Poids 0,38 Kg, Porteur ép. 2,5 mm, support ép. 2,5 mm, dim. 138x70x71, pour tige Ø 11 mm, dé-
supérieur gagement max du centre de la roulette : 88,9 mm, serrage du support de roulette par boulons 009547 D-12-134 3,70
et écrous crantés, fx par 6 trous Ø 7,1 mm, INDUSTRIEL
Bague de distance Poids 0,007 kg, acier galva, pour roul. axe = 11 mm, L = 7,5 mm, ép. = 2,5 mm Z/P
009564 D-12-134 0,20
Accouplements
Accouplement fixe Acier Ø axe 31,75 mm, L = 100 mm., poids : 0,81 kg, avec rainure de clavette, fixation sur axe par 4 vis
zingué (couple de serrage maxi 20Nm) 009504 D-12-134 20,40
Accouplement fixe Alu Ø axe 25,4 mm, L = 120 mm., poids : 0,39 kg, avec rainure de clavette, fixation sur axe par 4 vis
(couple de serrage maxi 40Nm) 009534 D-12-134 11,30
Accouplement réglable CF 100, Ø axe = 25,4 mm.,poids : 1,3 Kg, avec rainure de clavette, , fixation sur axe par 2 vis
(couple de serrage maxi 23Nm), serrage par 3 boulons avec écrou bague nylon 011959 D-12-134 21,60
Roulements
Roulement C16-32F*7 axe=25,4 diamètre extérieur=50,8 009509 D-12-134 1,50
Porte roulement PFL32 Porte roulement PFL32 009532 D-12-134 1,30
Clavettes
Clavette droite 6,35 x 9,5 x 76,2mm Z/P 009451 D-12-134 0,70
Clavette droite 6,35 x 6,35 x 76,2mm Z/P 009569 D-12-134 0,60
Clavette courbée 6,35 x 6,35 x 76,2mm, inclin. 30° Z/P 009570 D-12-134 0,60
Charnières
Charnière intermédiaire ép. 2,5 mm, poids : 0,12 Kg, fxation par 4 trous oblongs Ø 7,1 mm
009517 D-12-134 1,50
Charnière latérale Réglable avec support de roulette (pour tige Ø 11 mm, ép. 2,5 mm, poids : 0,49 Kg,
dim. 155x65x70 mm, fx. par 4 trous oblongs Ø 7,1 mm (dist. centre à centre : 45mm), déga- 009518 D-12-134 6,30
gement max du centre de la roulette : 85,7 m, serrage du support roulette par boulons et
écrous crantés
Butoirs
Butoir à ressort BS22 avec plaque de fxation L = 230 mm, poids 2,3 Kg, course 75 mm, Ø amortisseur caoutchouc
: 40 mm, fx. butoir sur plaque par visserie M6 ou M8, tension ressort : 6 Nm, ép. fx. plaque : 009577 D-12-134 31,30
4 mm (2 butoirs + 2 plaques)
Butoir à ressort PS65Euro avec plaque de fxation L = 672 mm, poids 2,13 Kg, course 380 mm, Ø amortisseur caoutchouc
: 50,8 mm, fx. butoir sur plaque par visserie M6 ou M8, tension ressort : 0,5 Nm, ép. fx. : 4 mm 009579 D-12-134 42,00
(2 butoirs + 2 plaques)
Câbles galvanisés avec boucle
Câble 3.00 mm 7x19, L = 3000, avec cosse poids porte maxi : 217 Kg (la paire) 009561 D-12-134 6,70
Câble 3.00 mm 7x19, L = 6000, avec cosse poids porte maxi : 217 Kg (la paire) 009563 D-12-134 11,70
Câble galvanisé en touret
Bobines Câble 3 mm, 7x19 bobine de 250 m. 009725 D-12-134 191,50
Bobines Câble 4 mm, 7x19 bobine de 250 m. 009726 D-12-134 376,30
Bobines Câble 4,75 mm, 7x19 bobine de 250 m. 009727 D-12-134 467,00
Raccords et composants
Manchon à sertir Pour câble 3,0 mm (100/SAC) 009728 D-12-134 15,10
Pour câble 4,0 mm (100/SAC) 009729 D-12-134 18,20
Pour câble 4,75 mm (100/SAC) 009730 D-12-134 27,30
Bouton d'arrêt Pour câble 3,0 mm (100/SAC) 009731 D-12-134 14,40
Pour câble 4,0 mm (100/SAC) 009732 D-12-134 15,90
Pour câble 4,75 mm (100/SAC) 009733 D-12-134 19,30
Cosse en acier Pour câble 3,0 mm (100/SAC) 009734 D-12-134 18,50
Pour câble 4,0 mm (100/SAC) 009735 D-12-134 21,00
Pour câble 4,75 mm (100/SAC) 009736 D-12-134 24,90

16
