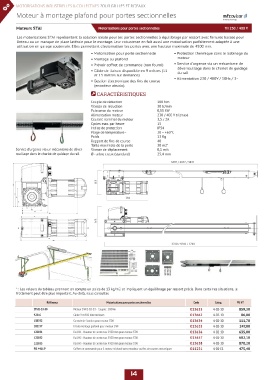

Page 14 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR GRILLES ET RIDEAUX
Moteur à montage plafond pour portes sectionnelles
Moteur à montage plafond pour portes sectionnelles

Moteurs STAI Motorisations pour portes sectionnelles Tri 230 / 400 V

Les motorisations STAI représentent la solution idéale pour les portes sectionnelles à équilibrage par ressort avec ferrures basses pour
linteau ou un manque de place latérale pour le montage. Leur robustesse en fait aussi une motorisation parfaitement adaptée à une
utilisation en garage souterrain. Elles permettent d’automatiser les portes avec une hauteur maximale de 4500 mm.
• Motorisation pour porte sectionnelle • Protection thermique dans le bobinage du
• Montage au plafond moteur
• Prévoir coffret de commande (non fourni) • Service d’urgence via un mécanisme de
• Câble de liaison disponible en 9 mètres (11 déverrouillage dans le chariot de guidage
du rail
et 13 mètres sur demande)
• Gestion électronique des fns de course • Alimentation 230 / 400V / 50Hz / 3~
(encodeur absolu).
CARACTÉRISTIQUES

Couple de réduction 100 Nm
Vitesse de réduction 30 tr/min
Puissance du moteur 0,55 kW
Alimentation moteur 230 / 400 V triphasé
Courant nominal du moteur 3,5 / 2A
Cycles max. par heure 15
Indice de protection IP54
Plage de température - 20 ~ +60°C
Poids 13 Kg
Rapport de fins de course 40
Taille maximale de la porte 30 m2*
Service d’urgence via un mécanisme de déver- Vitesse de déplacement 0,1 m/s
rouillage dans le chariot de guidage du rail Ø - arbre creux (standard) 25,4 mm
3897 / 4897 / 5897

183

396

265

3760 / 4760 / 5760

* : Les valeurs du tableau prennent en compte un poids de 13 kg/m2 et impliquent un équilibrage par ressort précis. Dans certaines situations, le
frottement peut être plus important. Au-delà, nous consulter.
Référence Motorisations pour portes sectionnelles Code Categ. PU HT
STAI1-10-30 Moteur STAI1-10-30 - Couple : 100Nm 013633 A-02-10 859,30
92310 Câble 9 m FdC électroniques 013662 A-02-10 86,00
158392 Console de fxation pour moteur STAI 013634 A-02-10 111,70
182197 Kit de montage plafond pour moteur STAI 013635 A-02-10 247,00
122031 Rail H1 - Hauteur de porte max 2500 mm pour moteur STAI 013636 A-02-10 635,00
122032 Rail H2 - Hauteur de porte max 3500 mm pour moteur STAI 013637 A-02-10 682,10
122033 Rail H3 - Hauteur de porte max 4500 mm pour moteur STAI 013638 A-02-10 870,20
PIC 4416 P Coffret de commande pour 1 moteur triphasé avec encodeur ou fns de courses mécaniques 011251 A-01-01 475,40
