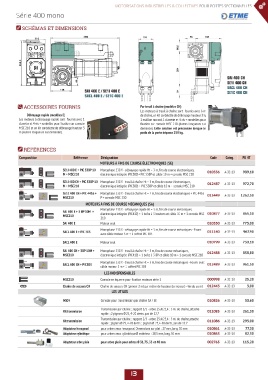

Page 13 - Catalogue-ETME-2021-SD

MOTORISATIONS INDUSTRIELLES & COLLECTIVES POUR PORTES SECTIONNELLES
Série 400 mono
Série 400 mono

SCHÉMAS ET DIMENSIONS

394
110

250,5

SAI 400 CH
49 SE1I 400 CH
SACL 400 CH
118 SAI 400 E / SE1I 400 E SE1C 400 CH
SACL 400 E / SE1C 400 E

ACCESSOIRES FOURNIS Par treuil à chaîne (modèles CH)
Les moteurs à treuil à chaîne sont fournis avec 6 m
Débrayage rapide (modèles E) de chaîne, un kit cordelette de débrayage hauteur 3m,
Les moteurs à débrayage rapide sont fournis avec 1 1 maillon raccord, 1 clavette et 4 vis + rondelles pour
clavette et 4 vis + rondelles pour fxation sur console fxation sur console MSC 210 (Autres longueurs sur
MSC 210 et un kit cordelette de débrayage hauteur 3 demande). Cette solution est préconisée lorsque le
m (Autres longueurs sur demande). poids de la porte dépasse 250 kg.

RÉFÉRENCES

Composition Référence Désignation Code Categ. PU HT
MOTEURS À FINS DE COURSE ÉLECTRONIQUES (SE)
SE1I 400 E + PIC 53BP 10 Monophasé 230 V - débrayage rapide Ht = 3 m, fins de course électroniques,
M + MSC210 électronique intégrée (PIC500)+ PIC 53BP et câble 10 m + console MSC 210 010556 A-02-10 989,10
SE1I 400 CH + PIC 53BP 10 Monophasé 230 V - treuil à chaîne Ht = 3 m, fins de course électroniques,
M + MSC210 électronique intégrée (PIC500) + PIC 53BP et câble 10 m + console MSC 210 012487 A-02-10 972,70
SE1C 400 CH + PIC 4416 + Monophasé 230 V - treuil à chaîne Ht = 7 m, fins de course électroniques + PIC 4416
MSC210 P + console MSC 210 013449 A-02-10 1262,50
MOTEURS À FINS DE COURSE MÉCANIQUES (SA)
Monophasé 230 V - débrayage rapide Ht = 3 m, fins de course mécaniques,
SAI 400 E + 3 BP 10M +
MSC210 électronique intégrée (PIC410) + 1 boîte à 3 boutons et câble 10 m + 1 console MSC 010877 A-02-10 865,10
210
SAI 400 E Moteur seul 010550 A-02-10 775,00
SACL 400 E + PIC 303 Monophasé 230 V - débrayage rapide Ht = 3 m, fins de course mécaniques - Fourni 011140 A-02-10 967,90
avec câble moteur 3 m + 1 coffret PIC 303
SACL 400 E Moteur seul 010799 A-02-10 730,10

SAI 400 CH + 3BP 10M + Monophasé 230 V - treuil à chaîne Ht = 3 m, fins de course mécaniques,
MSC210 électronique intégrée (PIC410) + 1 boîte à 3 BP et câble 10 m + 1 console MSC 210 012488 A-02-10 858,80
Monophasé 230 V - treuil à chaîne Ht = 3 m, fins de course mécaniques - Fourni avec
SACL 400 CH + PIC303 012489 A-02-10 961,50
câble moteur 3 m + 1 coffret PIC 303
LES INDISPENSABLES
MSC210 Console en équerre pour fixation moteurs série S 000998 A-02-18 25,20
Chaîne de secours CH Chaîne de secours CH (prévoir 2 ml par mètre de hauteur du moteur) - Vendu au ml 012443 A-02-18 3,00
LES UTILES
MSC4 Console pour transmission par chaîne SA / SE 010826 A-02-18 50,60

Transmission par chaîne ; rapport 1/1 - arbre 25,4/25,4 ; 5 ml de chaîne, attache
Kit transmission 011085 A-02-18 261,30
rapide ; 2 pignons Ø 25, 4-20 dents, pas de 12,7
Transmission par chaîne ; rapport 2/3 - arbre 25,4/25,4 ; 5 ml de chaîne,attache
Kit transmission 011086 A-02-18 293,00
rapide ; pignon Ø 25, 4-20 dents ; pignon Ø 25,4-30 dents, pas de 12,7
Adaptateur hexagonal pour arbre creux hexagonal Dimensions sur plat : 27 mm, long. 50 mm 010861 A-02-18 77,30
Adaptateur cylindrique pour arbre creux cylindrique Ø extérieur : 28,5 mm, long. 50 mm 010863 A-02-18 82,30
Adaptateur arbre plein pour arbre plein pour arbres Ø 31,75, 35 et 40 mm 002765 A-02-18 115,20

13
